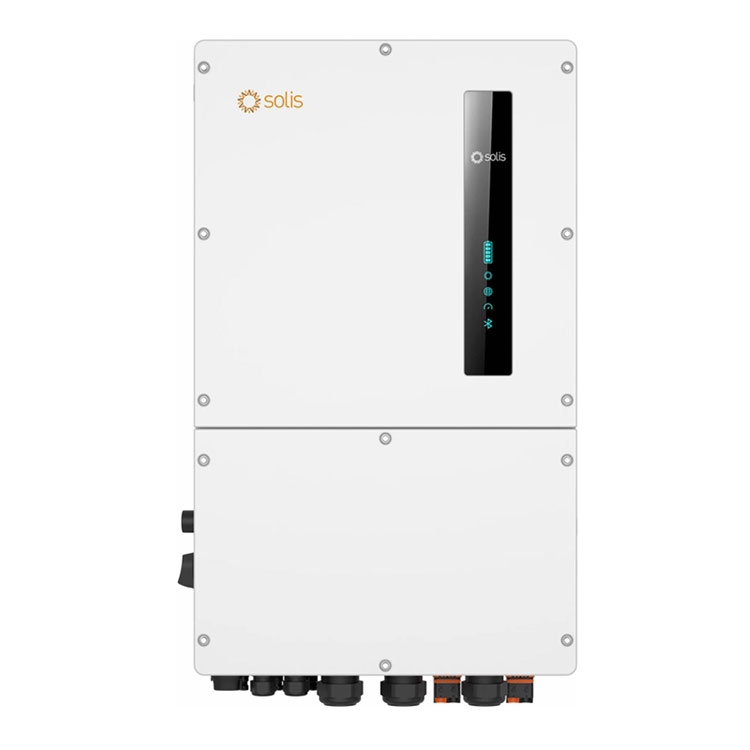

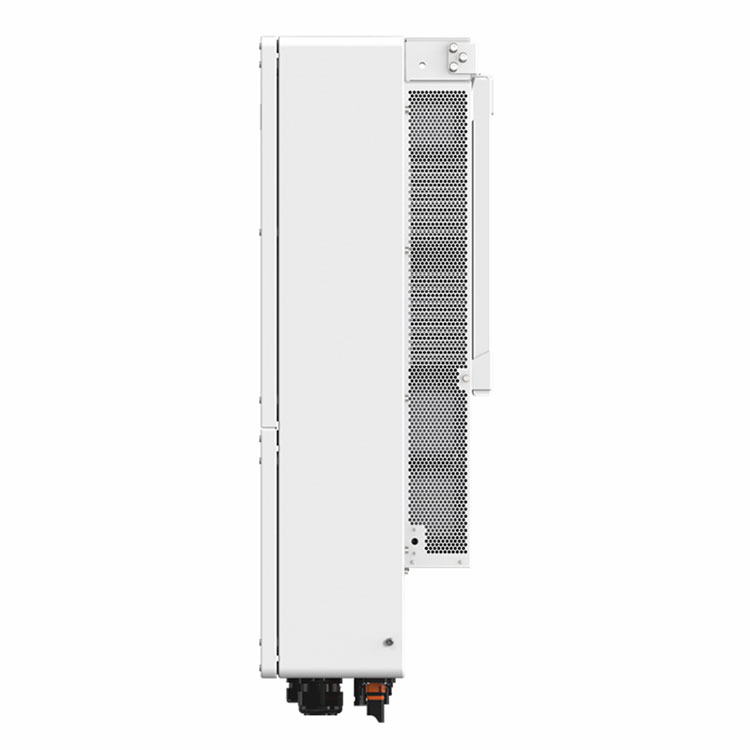

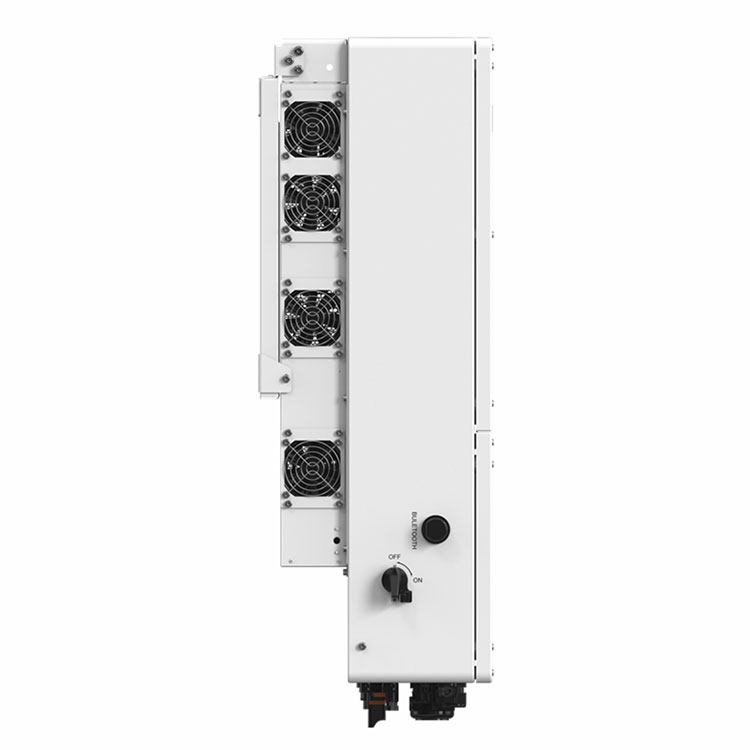

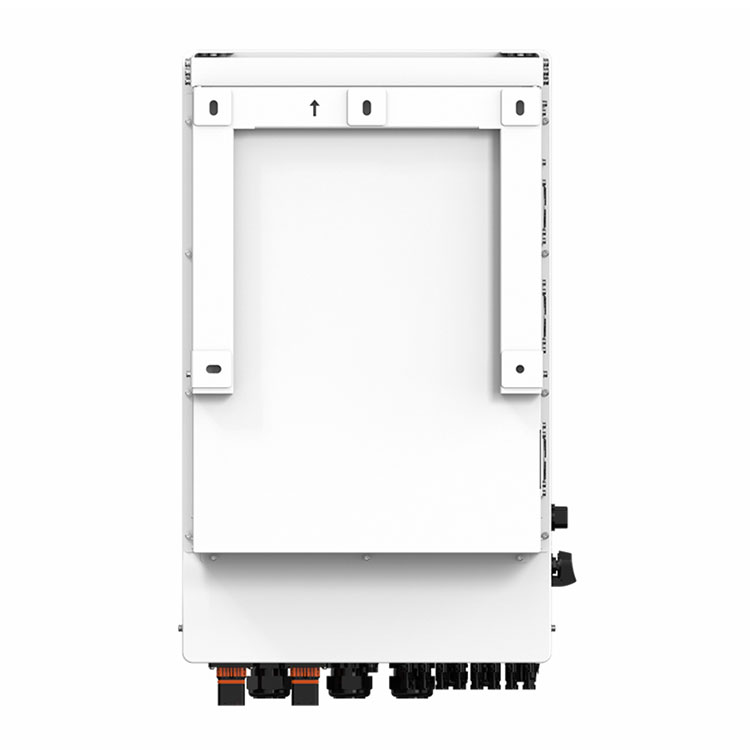

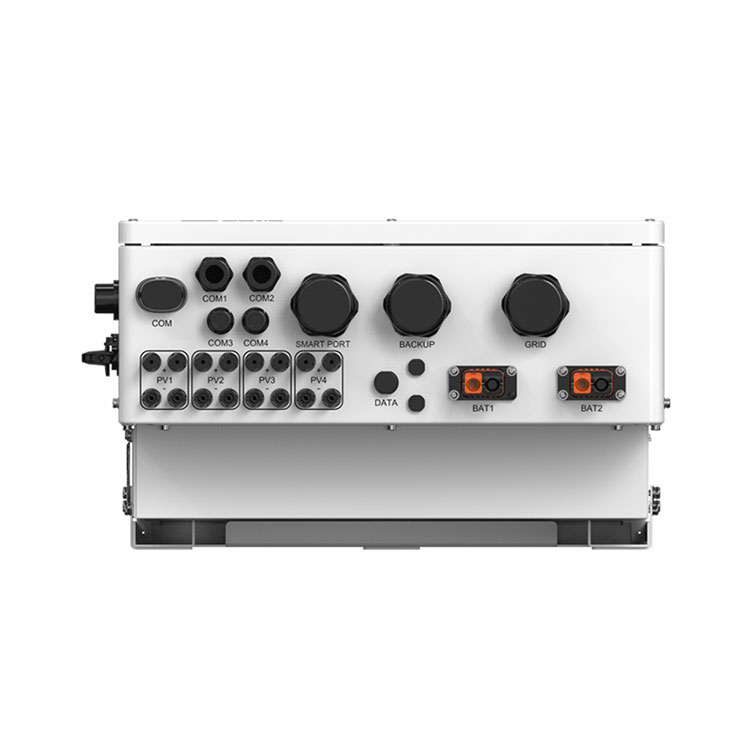

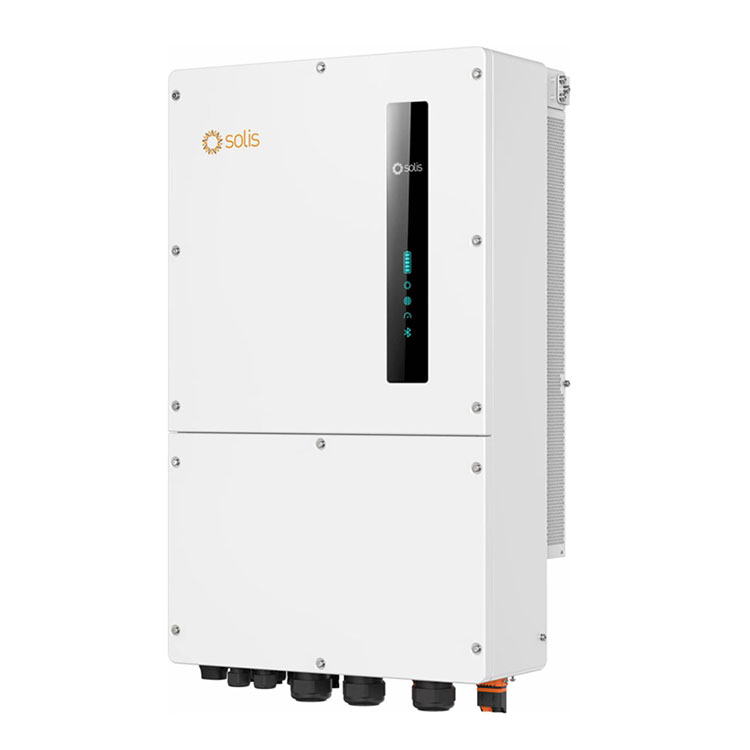

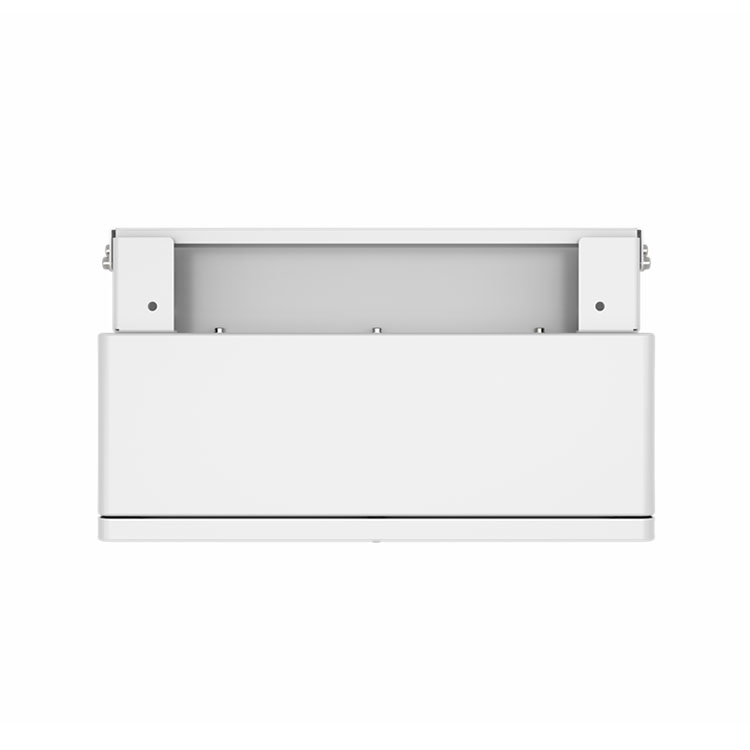

S6-EH3P(30-60)K-H-US
Detail
Funktionen:
4 integrierte MPPTs und Stringstrom bis zu 20 A
Bis zu 70 A+70 A/140 A max. Lade-/Entladestrom
Unterstützt Spitzenlastregelung sowohl im „Eigenverbrauchs“- als auch im „Generator“-Modus
Unterstützt 1,6-fache Überlastung in kurzer Zeit am Backup-Port
Generatorkonnektivität mit mehreren Eingabemethoden und automatischer Ein-/Aus-Steuerung des Generators
Max. 6 Stück parallel für On-Grid- und Off-Grid-Betrieb
Verbesserter Batterieschutz und Betriebsfunktionen zur Verlängerung der Batterielebensdauer
Unterstützt einen breiten Spannungsbereich, der für mehrere Batterien geeignet ist
Modelle:
S6-EH3P30K-H-LV-US / S6-EH3P30K-H-US
S6-EH3P40K-H-US / S6-EH3P50K-H-US
S6-EH3P60K-H-US
DATENBLATT
| Modelle | 30K-LV | 30K | 40K | 50K | 60K |
| Eingang DC (PV-Seite) | |||||
| Empfohlene max. PV-Leistung | 60 kW | 60 kW | 80 kW | 96 kW | 96 kW |
| Max. Eingangsspannung | 1000 V | ||||
| Nennspannung | 600 V | ||||
| Startspannung | 180 V | ||||
| MPPT-Spannungsbereich | 150-850 V | ||||
| Max. Eingangsstrom | 3*40 A | 4*40 A | |||
| Max. Kurzschlussstrom | 3*65 A | 4*65 A | |||
| MPPT-Anzahl/Max. Anzahl der Eingangsstrings | 3*6 | 4*8 | |||
| Max. Eingangsleistung pro MPPT | 24 kW | ||||
| Batterie | |||||
| Batterietyp | Li-Ionen | ||||
| Batteriespannungsbereich | 150-800 V | ||||
| Max. Lade-/Entladeleistung | 33 kW | 33 kW | 44 kW | 55 kW | 66 kW |
| Max. Lade-/Entladestrom | 70 A*2 (1) | ||||
| Anzahl der Batterieeingänge | 2 | ||||
| Kommunikation | CAN/RS485 | ||||
| Ausgang AC (Netzseite) | |||||
| Nennleistung | 30 kW | 30 kW | 40 kW | 50 kW | 60 kW |
| Max. Scheinleistung | 30 kVA | 30 kVA | 40 kVA | 50 kVA | 60 kVA |
| Nennnetzspannung | 3Ф/PE, 208 V / 220 V | 3Ф/PE, 480 V | |||
| Nennnetzfrequenz | 60 Hz | ||||
| Nennnetzausgangsstrom | 83,3 A | 36,1 A | 48,1 A | 60,1 A | 72,2 A |
| Max. Ausgangsstrom | 83,3 A | 36,1 A | 48,1 A | 60,1 A | 72,2 A |
| Leistungsfaktor | >0,99 (0,8 voreilend - 0,8 nacheilend) | ||||
| THDi | < 3 % | ||||
| Eingang AC (Netzseite) | |||||
| Max. Kontinuierlicher AC-Durchgang | 152 A | ||||
| Nenneingangsspannung | 3Ф/PE, 208 V / 220 V | 3Ф/PE, 480 V | |||
| Nenneingangsfrequenz | 60 Hz | ||||
| Eingangsgenerator | |||||
| Max. Eingangsleistung | 30 kW | 30 kW | 40 kW | 50 kW | 60 kW |
| Max. Eingangsstrom | 36 A | 36 A | 48,1 A | 60,1 A | 72,2 A |
| Nenneingangsspannung | 3Ф/PE, 208 V / 220 V | 3Ф/PE, 480 V | |||
| Nenneingangsfrequenz | 60 Hz | ||||
| Ausgang AC (Backup) | |||||
| Nennleistung | 30 kW | 30 kW | 40 kW | 50 kW | 60 kW |
| Max. Scheinleistung | 1,6-fache Nennleistung, 2 S | ||||
| Backup-Umschaltzeit | < 10 ms | ||||
| Nennausgangsspannung | 3Ф/PE, 208 V / 220 V | 3Ф/PE, 480 V | |||
| Nennfrequenz | 60 Hz | ||||
| Nennausgangsstrom | 125 A | 54,2 A | 72,2 A | 90,2 A | 108,3 A |
| THDv (@lineare Last) | < 2 % | ||||
| Effizienz | |||||
| Max. Effizienz | 97,6 % | ||||
| CEC-Effizienz | 97,0 % | ||||
| Schutz | |||||
| Anti-Islanding-Schutz | Ja | ||||
| Ausgangsüberstromschutz | Ja | ||||
| Kurzschlussschutz | Ja | ||||
| Integrierter DC-Schalter | Ja | ||||
| Integrierter AC-Schalter | Ja | ||||
| DC-Verpolungsschutz | Ja | ||||
| Überspannungsschutz | DC-Typ II / AC Typ II | ||||
| Integrierter AFCI (DC-Lichtbogenfehlerstromkreisschutz) | Ja | ||||
| Wechselrichter-Bypass-Relais/Schalter 150 A | Ja (Relais wird bevorzugt) | ||||
| Batterie-Kurzschlussschutz (Sicherung oder CB) | Ja | ||||
| Integrierte RSD | Ja | ||||
| Allgemeine Daten | |||||
| Abmessungen (B*H*T) | 20,9*34,6*11,4 Zoll (530*880*290 mm) | ||||
| Gewicht | 198,4 lbs (90 kg) | ||||
| Topologie | Nicht isoliert | ||||
| Eigenverbrauch (Nacht) | <25 W | ||||
| Betriebsumgebungstemperaturbereich | -22°F bis 140°F (-30°C bis 60°C) | ||||
| Relative Luftfeuchtigkeit | 0-95 % | ||||
| Schutzart | TYP 4X | ||||
| Kühlkonzept | Intelligente redundante Lüfterkühlung | ||||
| Max. Betriebshöhe | 4000 m | ||||
| Konformität | UL1741SB, UL1741SA, IEEE1547-2018, UL1699B, UL1998, FCCPart15ClassB, California Rule21, NEC 690.12-2020, CAN/CSA C22.2107.1-1 | ||||
| Merkmale | |||||
| PV-Anschluss | Feder Klemmen | ||||
| Batterieanschluss | Federklemmen | ||||
| AC-Anschluss | Federklemmen | ||||
| Display | LED + Bluetooth + APP | ||||
| Kommunikation | CAN, RS485, Ethernet-Native Fast, Optional: WLAN, Mobilfunk, LAN | ||||
